一、基本情況
獲獎項目名稱:矮塔斜拉橋高大變截面鋼-混組合梁施工關鍵技術
主要完成單位:中鐵四局集團有限公司、中鐵四局集團鋼結構建筑有限公司
主要完成人:曹晗、邢文彬、肖俊、劉果、易中樓、黃浩、蔡知樂、王凱、李坤、程安樂
二、項目背景
該項技術成果依托于濟南大西環黃河特大橋工程，是濟南環城高速公路的重要組成部分。主橋跨徑為140+3×240+140m，是世界上最大跨徑、最大規模的四塔鋼-混組合梁矮塔斜拉橋，在國內首次采用了核心箱+超大挑臂的結構形式，墩頂梁高8.5m，跨中梁高4.5m，梁高按二次拋物線變化，橋面總寬36m，鋼結構總重量約1.9萬噸。

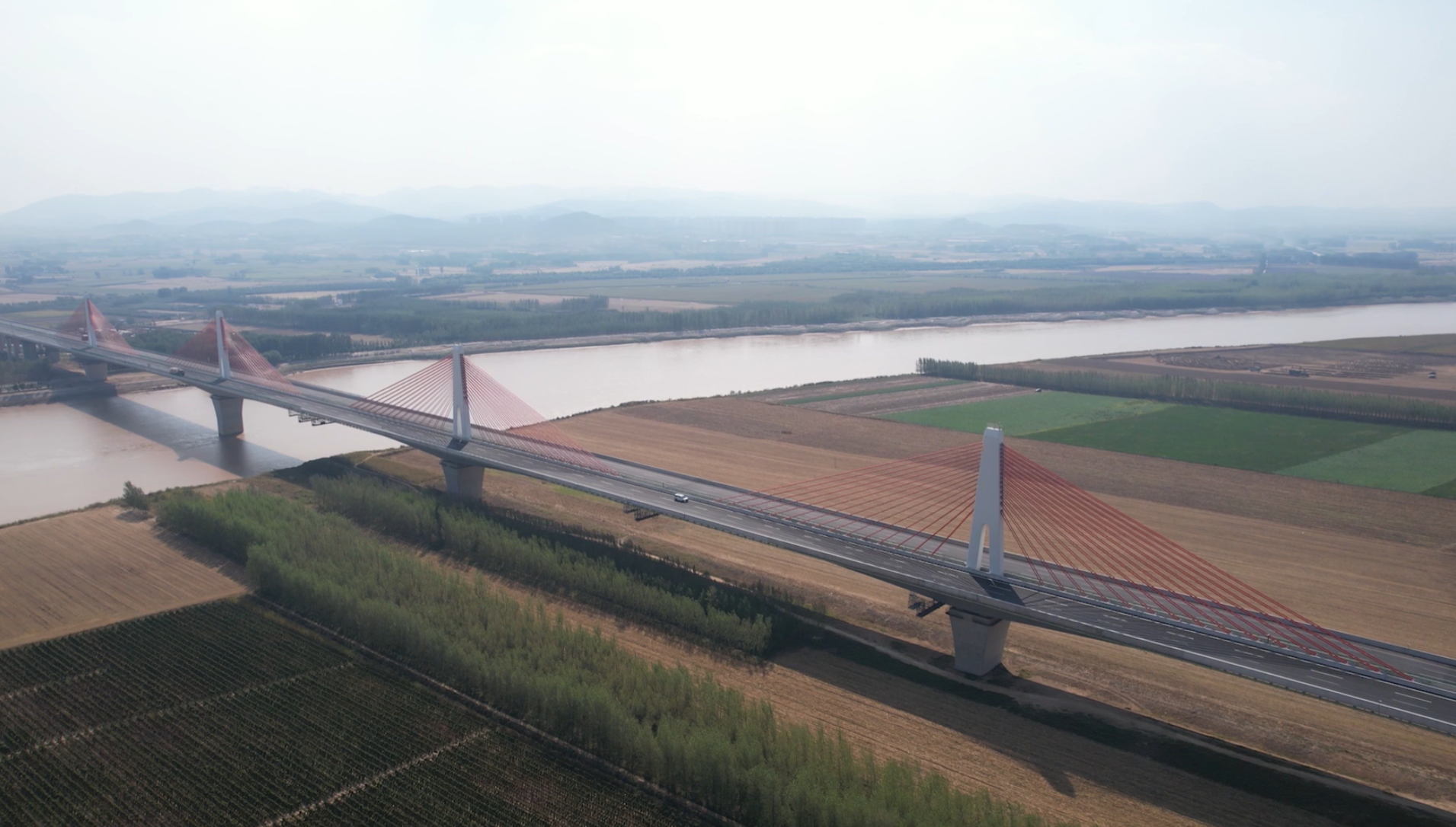

圖1 濟南大西環黃河特大橋工程航拍圖
三、創新成果
（1）創新開發了“梁下運梁”懸臂拼裝的施工技術。研制了電液一體化梁底懸掛運梁設備及配套橋面吊機設備，通過梁底懸掛系統、液壓行走及制動系統，三角形吊點轉換系統，智能操控系統之間的智能交互，完成運梁全過程的自動化控制、智能化操作。實現了高大變截面鋼箱梁非通航水域水上喂梁及大節段懸臂拼裝。

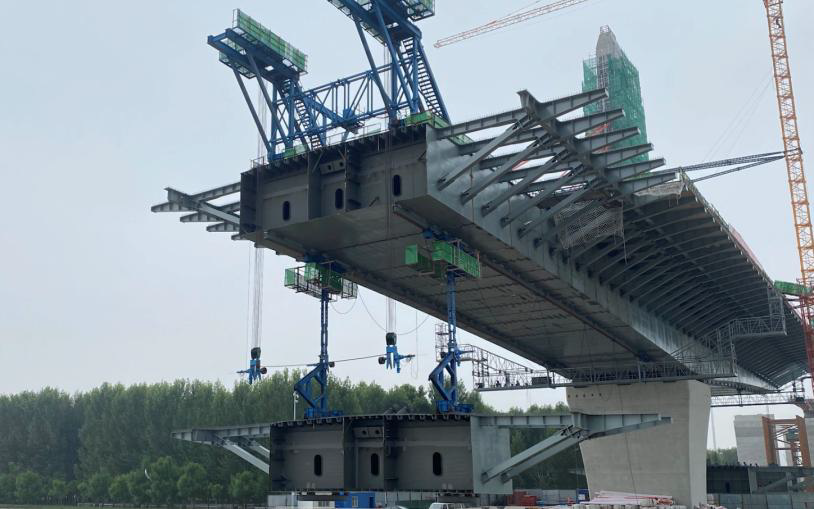

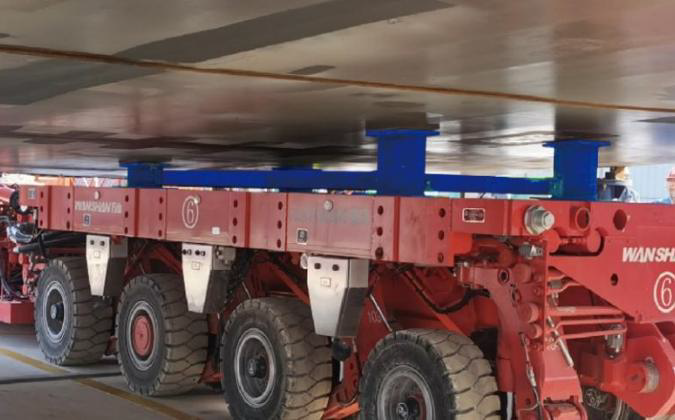

圖2 “梁下運梁”懸臂拼裝
（2）研發了超高變截面鋼箱梁模塊化制造技術。通過對大節段豎向和縱向分塊雙向匹配制造以及研制鋼板折彎工裝和反變形工裝保證了節段的制造精度。

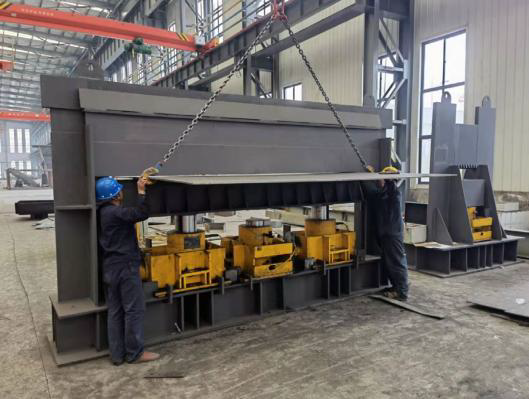

圖3 S形頂板彎折工裝

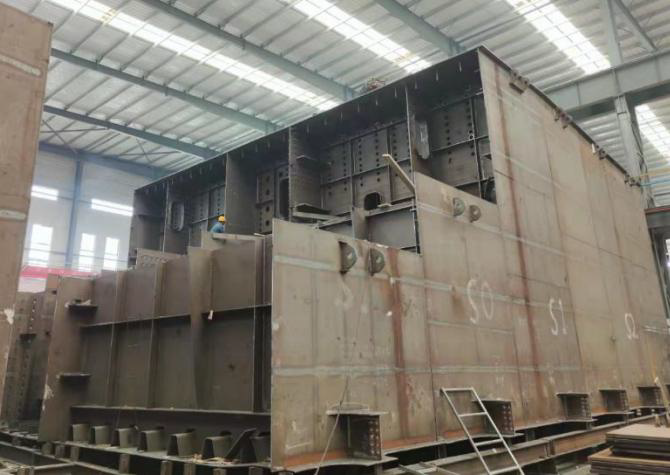

圖4 鋼梁倒裝法組拼
（3）研發了高大變截面鋼箱梁節段總拼技術。通過研制裝配式總拼胎架、多功能抄墊工裝及鋼梁下胎抄墊工裝，實現了鋼梁標高與線形的快速匹配，提高了施工效率、保證了總拼精度。
圖5 多功能抄墊工裝

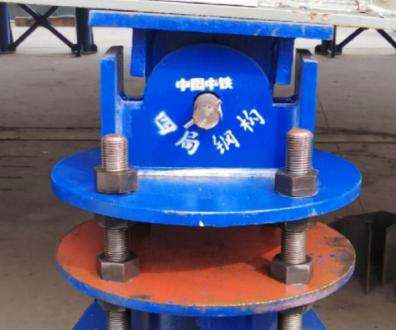

圖6 分級下胎工裝
（4）研發了總拼場地科學規劃及綠色施工技術。通過合理規劃總拼場的功能區域，對不同功能區域進行精細化設計，提升了綠化率，節省了投入，踐行了綠色施工理念。

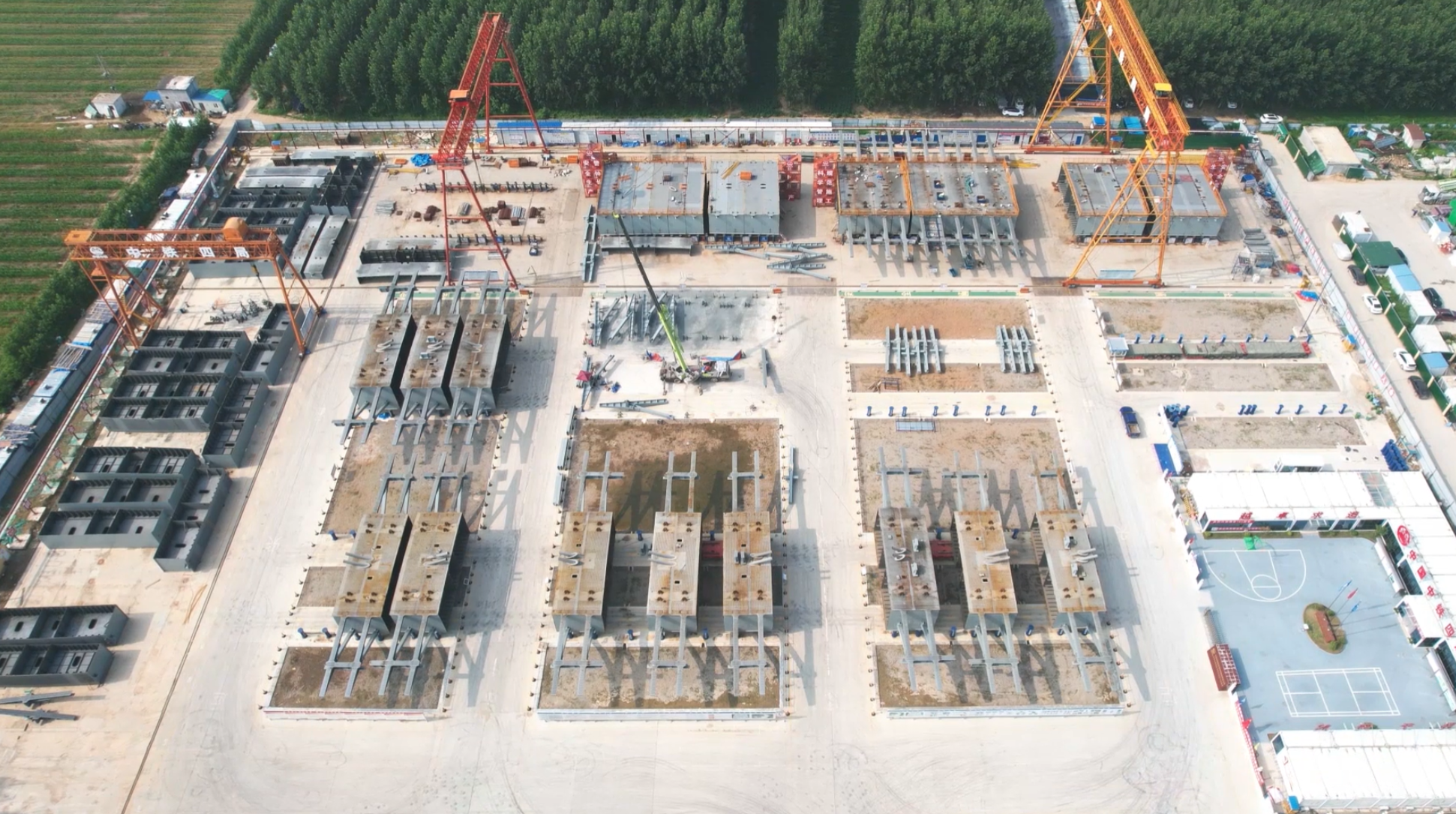

圖7 合理規劃總拼場
四、推廣應用情況
依托本課題通過科學論證和施工實踐，研究矮塔斜拉橋高大變截面鋼-混組合梁施工關鍵技術，充分指導了濟南大西環黃河特大橋建造過程，保證了項目整體結構受力和耐久性要求，解決了非通航水域水上喂梁和高大變截面鋼梁制造難題，技術成果先進合理。其技術成果為深圳桂灣河橋、雙界河橋工程的建設提供重要參考，具有廣闊的推廣應用前景，對國內外鋼結構橋梁制造及安裝工藝的發展起到了引領和推動作用。
