獲獎項目名稱:大跨度散料貯倉網殼建造技術研究與應用
主要完成單位:中建材（合肥）鋼構科技有限公司、格銳達（南京）科技有限公司、合肥工業大學、合肥工大共達工程檢測試驗有限公司、安徽省建筑科學研究設計院
主要完成人:蔣守鋒、董哲武、周海兵、謝堅、陳安英、朱玉林、錢剛、李運軍、樊旭、張小東
二、項目背景
散料貯倉作為儲存散狀固體物料的關鍵構筑物，在建材、煤炭、冶金、化工、農業與糧食加工等行業得到廣泛應用。散料貯倉網殼屋蓋除了作為圍護結構、儲存散料之外，還承受拉鏈機頭部傳動裝置荷載、倉頂其他設備載荷以及設備的震動，因此倉頂網殼屋蓋受力復雜，不同于一般意義的輕型屋蓋。貯倉在散料側壓下，倉頂邊緣易發生向外擴張變形而推動網殼支座移動，引發網殼附加內力；而網殼支座的約束剛度又反過來抑制或允許倉頂變形，這種相互作用要求設計時進行整體協同分析。
隨著工藝生產線產能的日益提高，散料貯倉的直徑日益增大，目前最大跨度（直徑）已經達到了85m。散料貯倉上部網殼結構是由桿件與球節點組成，隨著跨度的增加，其在設計、制造、施工、現場管理等方面面臨著高標準與獨特挑戰。水泥熟料貯倉是工業生產中典型的散料貯存設施，溫差大、跨度大、荷載多變等共同構成了其關鍵技術的難點和設計重點。
因此，散料貯倉網殼存在跨度大、溫差大、荷載多變、桿件復雜等特點，有必要對大跨度散料貯倉網殼的建造技術進行研究。
三、創新成果
（1）創新點一：開發了大跨度散料貯倉網殼的設計軟件與新型節點體系。

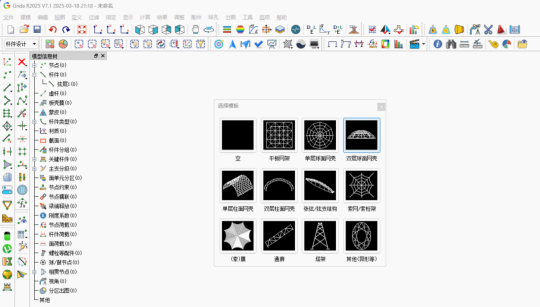

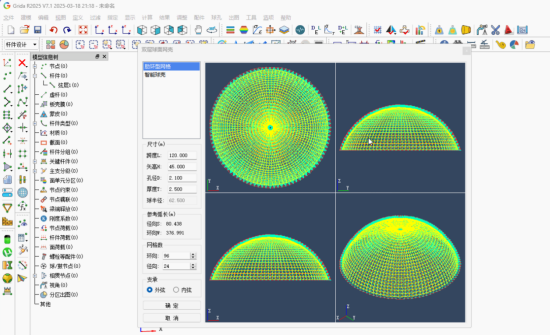

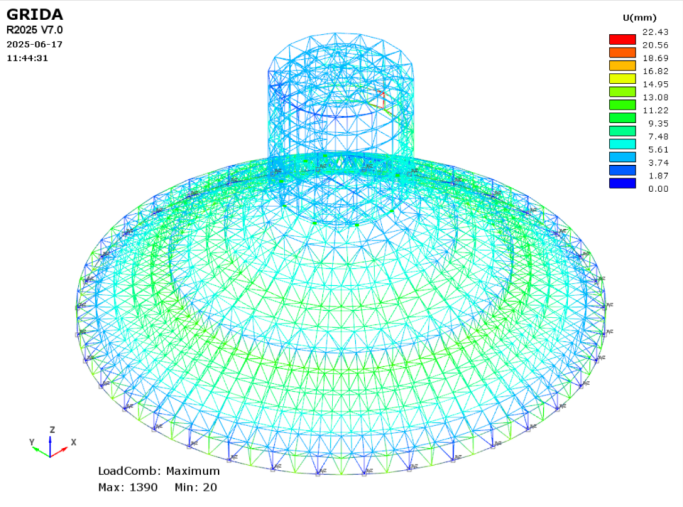

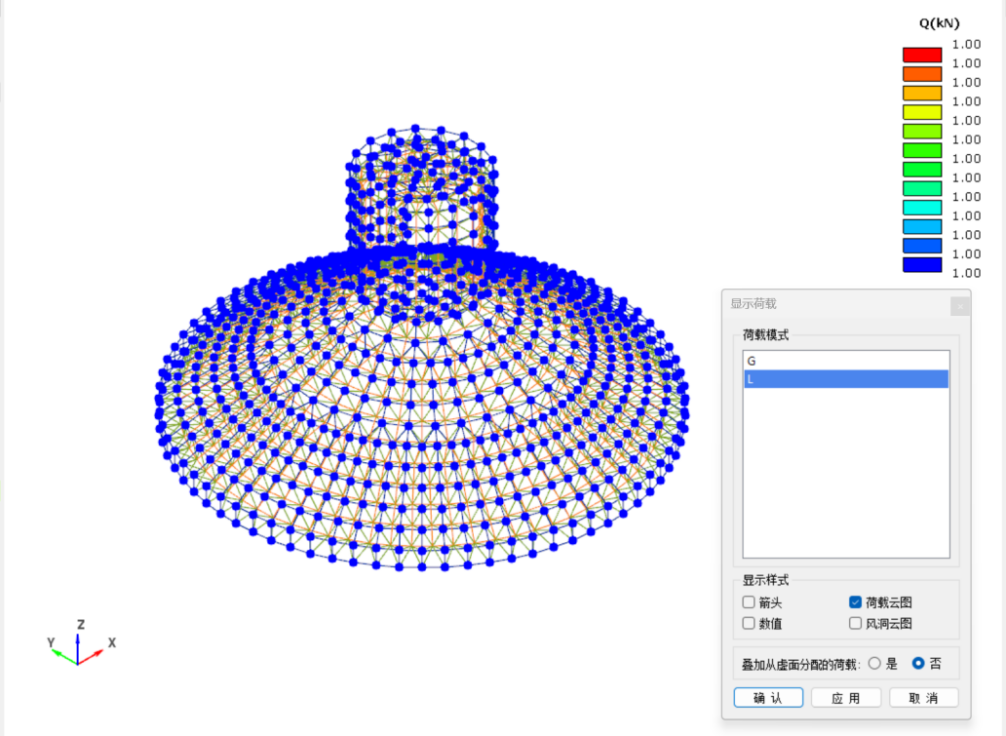

圖1 數字化建模
（2）創新點二：構建了基于BIM與數字孿生技術深度融合的貯倉網殼結構智能制造系統。

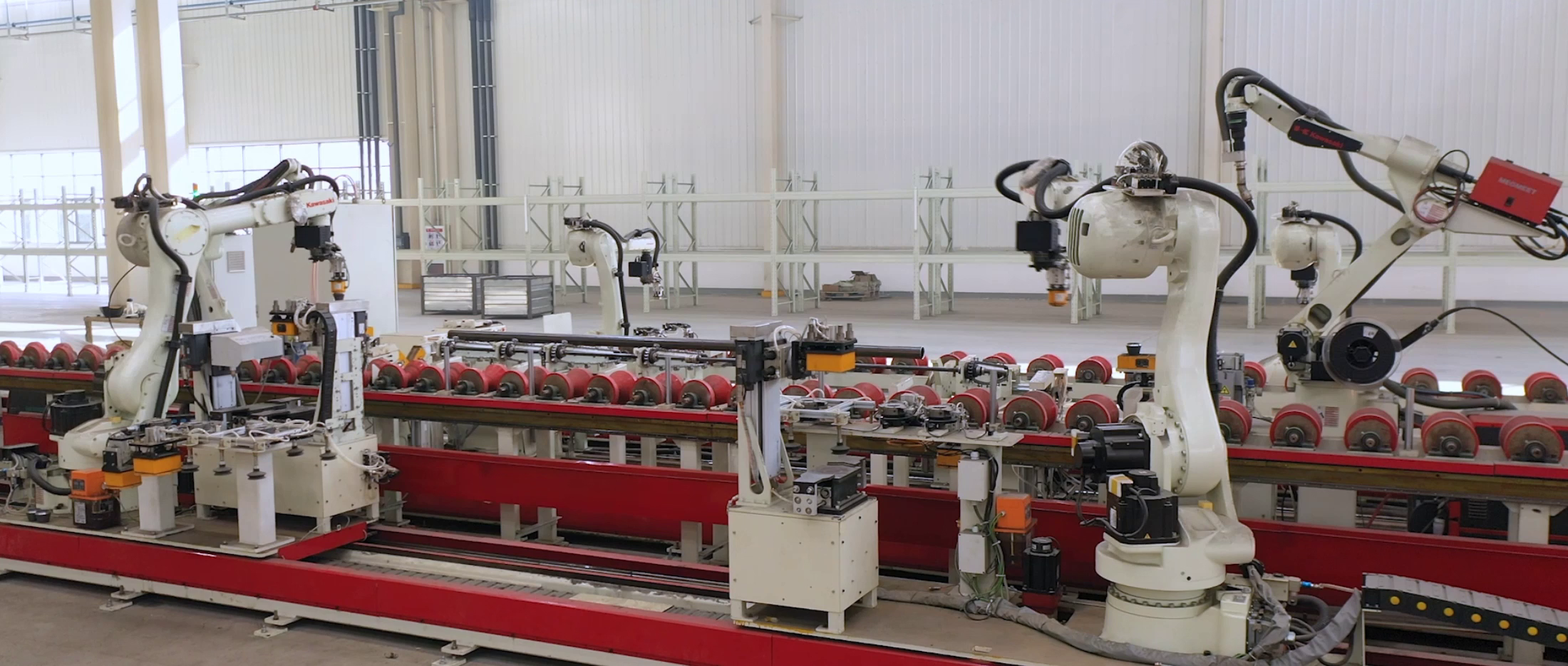

圖2 智能制造系統-桿件環焊裝置
圖3 網架桿件智能制造系統
（3）創新點三：研發了大跨度散料貯倉網殼的多場景模塊化智能施工技術。

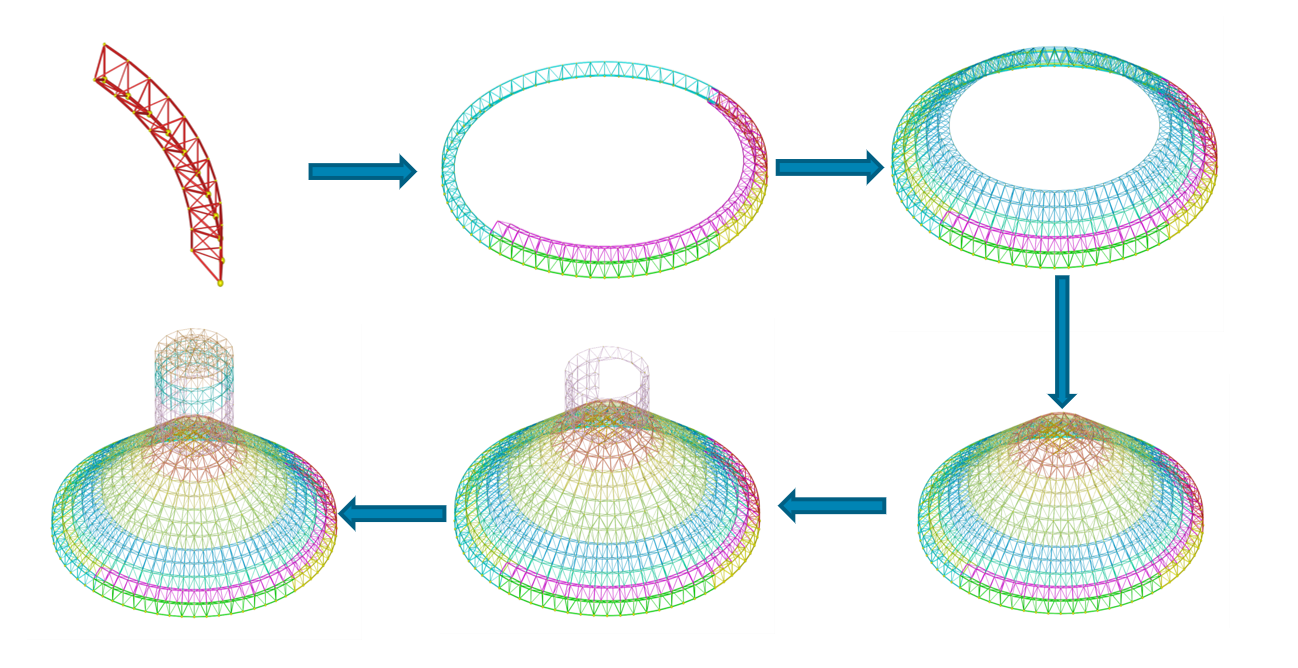

圖4 主體結構模塊化安裝

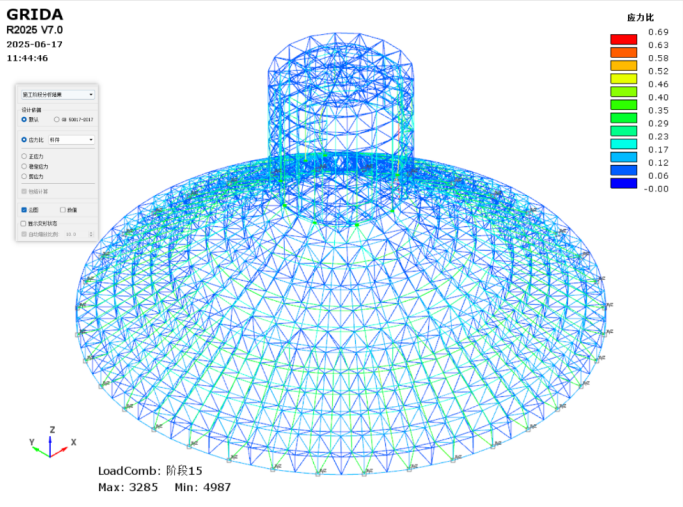

圖5 有限質點法（FPM）網殼狀態疊加施工全過程分析
建立了基于有限質點法（FPM）的大跨度散料貯倉網殼狀態疊加施工全過程分析方法，解決了傳統分析方法常常面臨網格畸變或重構的困難。

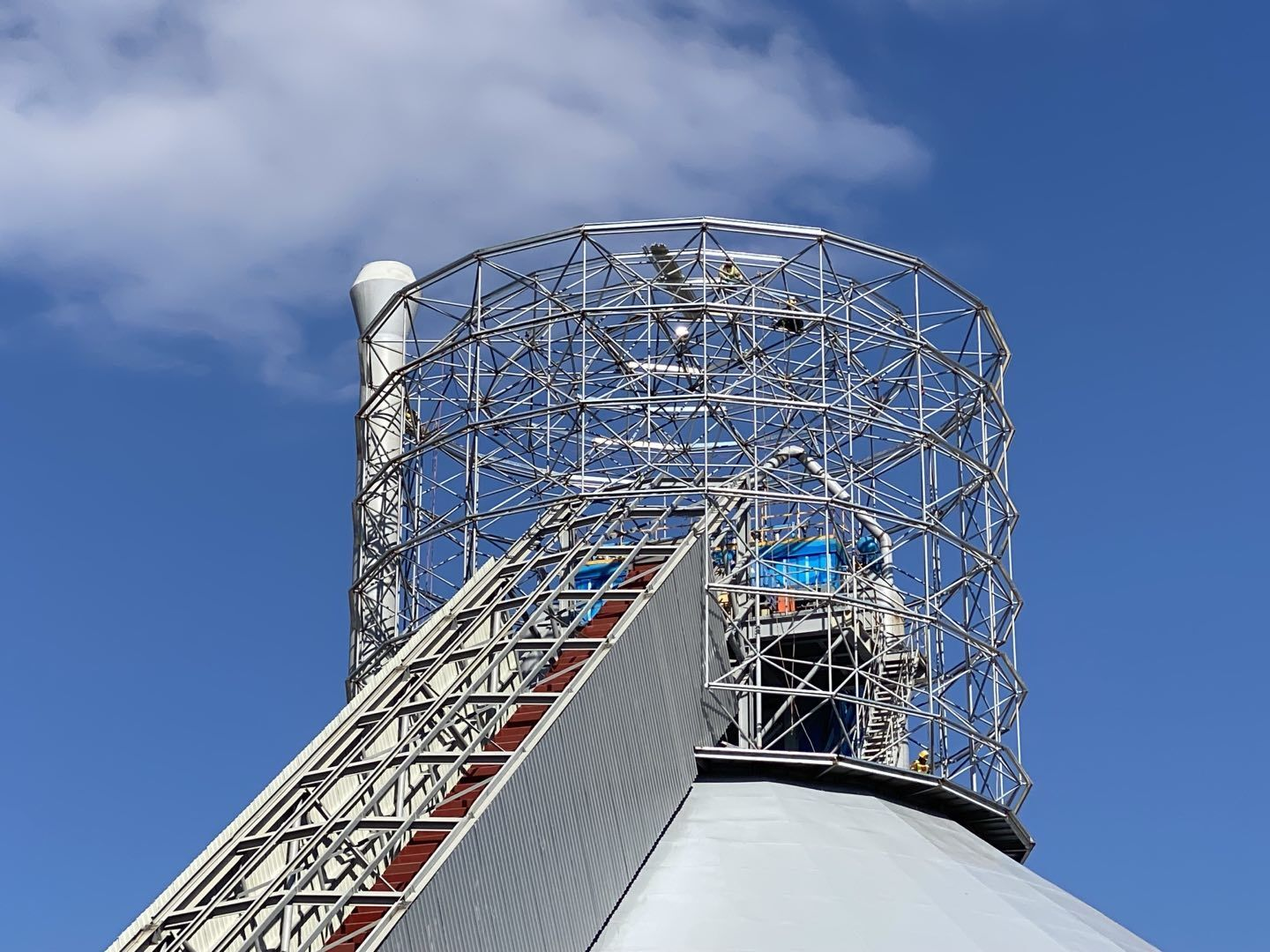

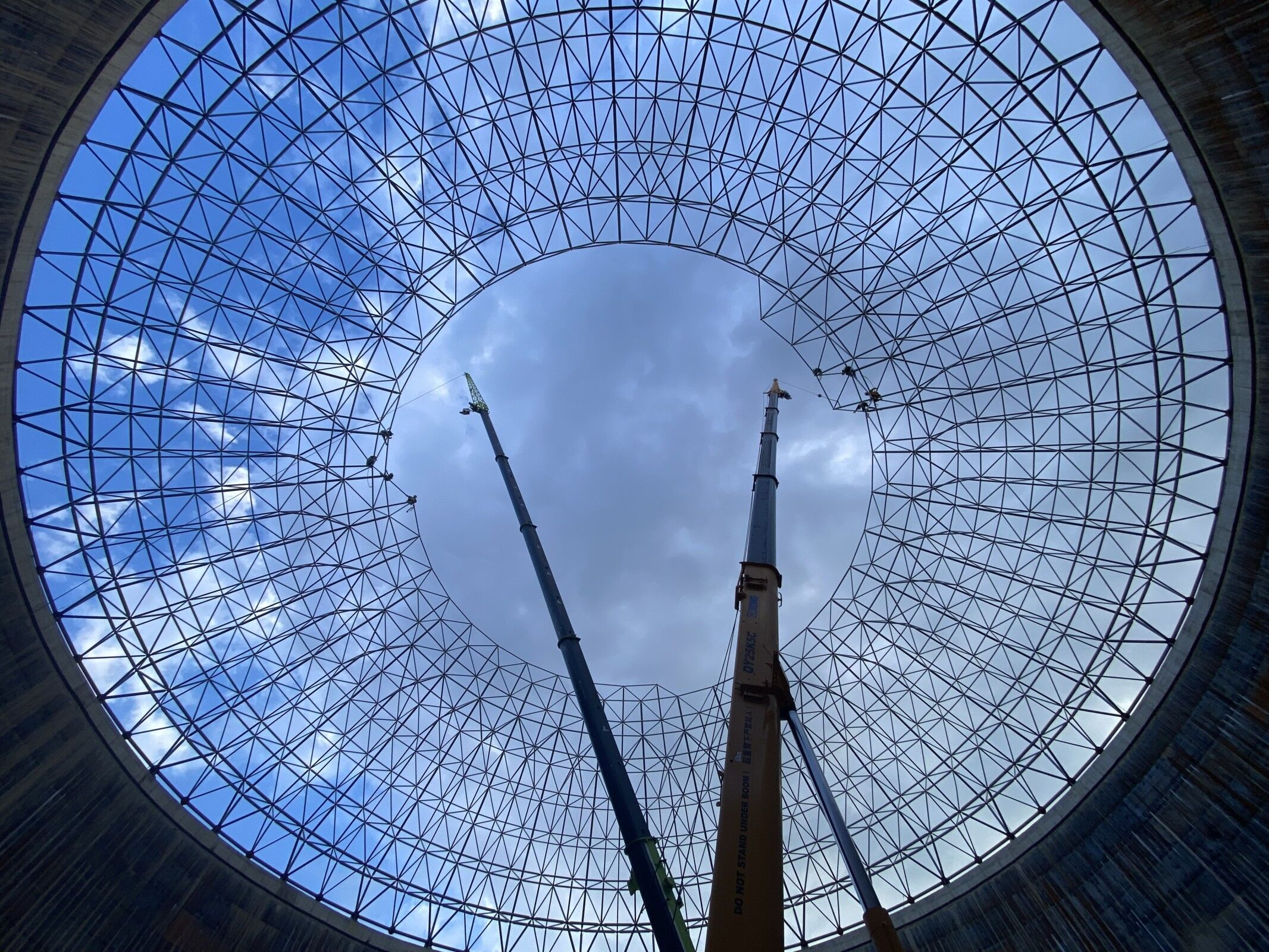

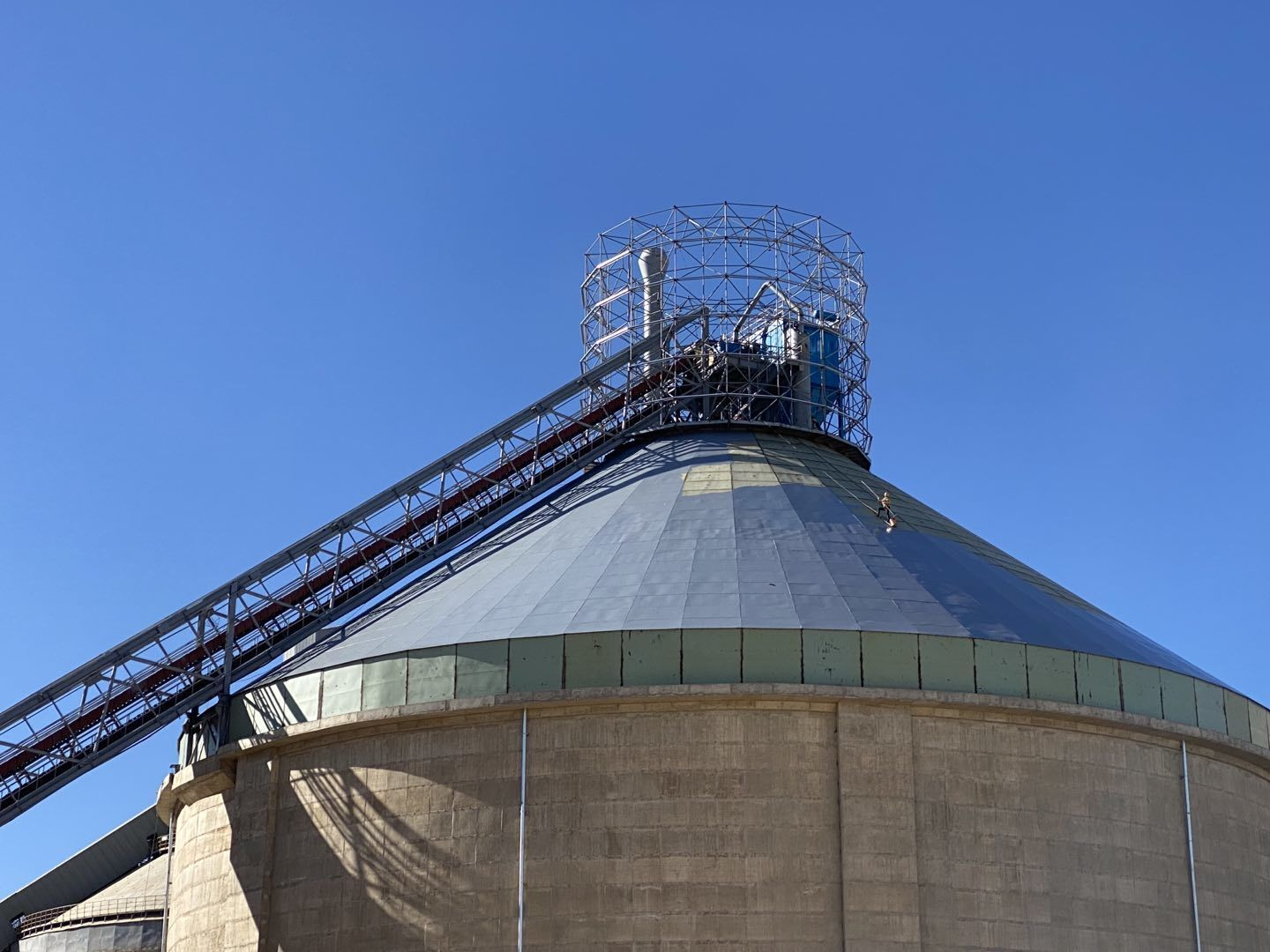

圖6 工程施工照片
四、推廣應用情況
本項目研究成果聚焦大跨度散料貯倉網殼的智能建造難題，成功進行了系統性技術創新。該系列成果顯著提升了大跨度散料貯倉網殼工程安裝效率、質量與安全性，取得了突出的技術突破，廣泛應用于工程項目20項，得到了社會各界的認可，產生了良好的社會與經濟效益，并形成多項專利、論文等科技成果。為公司創造較大的經濟效益，各項工程如期竣工，確保了工程質量，取得了良好的社會與經濟效果。
